Harjaton DC (BLDC) -moottori - rakenne ja toiminta

Harjattomat DC (BLDC) moottorit ovat tulleet yhä suositummiksi tehokkuutensa, luotettavuutensa ja pitkän käyttöikänsä ansiosta. Toisin kuin perinteiset harjatut moottorit, ne käyttävät elektronista ohjausjärjestelmää virran kytkemiseen käämien välillä, mikä eliminoi harjojen ja mekaanisen kommutaattorin tarpeen. Tämä muotoilu parantaa tehokkuutta, vähentää kulumista ja mahdollistaa tarkemman ohjauksen. Tämän seurauksena BLDC-moottoreita käytetään laajasti sovelluksissa teollisuuslaitteista kulutuselektroniikkaan.

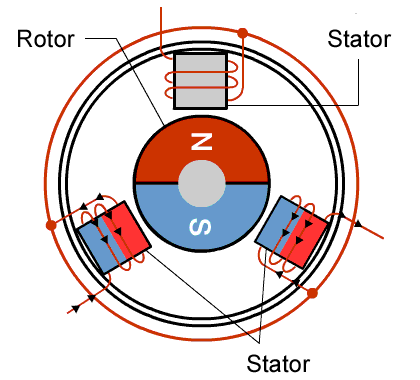

BLDCMotorsin perusrakenne

Staattori:

Staattori on harjattoman tasavirtamoottorin kiinteä osa ja se on vastuussa roottoria ohjaavan magneettikentän luomisesta. Se koostuu useista kuparikäämeistä, jotka on asennettu laminoidun teräsytimen ympärille. Nämä käämit on kytketty elektroniseen nopeudensäätimeen (ESC), joka syöttää virtaa jokaiseen vaiheeseen tietyssä järjestyksessä.

Kun säädin vaihtaa virtaa käämien välillä, moottorin sisällä oleva magneettikenttä muuttaa jatkuvasti paikkaa, jolloin syntyy niin sanottu pyörivä magneettikenttä. Roottorin kestomagneetit seuraavat luonnollisesti tätä liikkuvaa kenttää tuottaen vääntömomenttia ja saattamalla moottorin pyörimään.

Staattorin suunnittelulla on suora vaikutus moottorin suorituskykyyn. Tekijät, kuten käämin kokoonpano, raon rakenne ja napojen lukumäärä, voivat vaikuttaa tehokkuuteen, vääntömomenttitehoon, käyttölämpötilaan ja melutasoon. Tästä syystä staattoria pidetään usein yhtenä BLDC-moottorin kriittisimmistä komponenteista.

Roottori:

Harjattoman tasavirtamoottorin roottori koostuu kestomagneeteista, jotka luovat magneettikentän. Käytön aikana tämä magneettikenttä on vuorovaikutuksessa staattorin synnyttämän pyörivän magneettikentän kanssa ja tuottaa vääntömomentin, joka käyttää moottoria.

Toisin kuin staattori, roottori ei vaadi käämiä tai suoraa sähköliitäntää. Tämä yksinkertaisempi rakenne eliminoi harjojen ja kommutaattorien tarpeen, mikä vähentää mekaanista kulumista ja parantaa luotettavuutta.

Roottori on suunniteltu tietyllä määrällä magneettinapoja, jotka ovat tyypillisesti 2-8 sovelluksesta riippuen. Napojen lukumäärällä on tärkeä rooli moottorin suorituskyvyssä. Moottorit, joissa on enemmän napoja, tarjoavat yleensä suuremman vääntömomentin ja tasaisemman toiminnan alhaisemmilla nopeuksilla, kun taas moottorit, joissa on vähemmän napoja, sopivat paremmin nopeisiin sovelluksiin. Oikean napaluvun valitseminen on siksi keskeinen osa moottorin suunnittelua, koska se vaikuttaa suoraan vääntömomentin, nopeuden ja kokonaishyötysuhteen väliseen tasapainoon.

kestomagneetit:

Kestomagneetit synnyttävät magneettikentän, joka on vuorovaikutuksessa staattorin kanssa ja tuottaa pyörimisen. Useimmissa BLDC-moottoreissa käytetään neodyymirautaboorimagneetteja (NdFeB), koska ne tarjoavat vahvan magneettikentän ja ovat samalla kompakteja ja kevyitä. Sovelluksissa, joihin liittyy korkeita lämpötiloja tai ankarat käyttöympäristöt, samariumkoboltti (SmCo) magneetteja voidaan käyttää niiden erinomaisen lämpöstabiilisuuden ja korroosionkestävyyden vuoksi. Magneetit on kiinnitetty tukevasti roottoriin vakaan toiminnan varmistamiseksi suurilla nopeuksilla.

Magneetin suunnittelulla on tärkeä rooli moottorin suorituskyvyn määrittämisessä. Tekijät, kuten napojen lukumäärä, magneettien sijoitus ja magneettinen voimakkuus, vaikuttavat kaikki vääntömomentin tuottoon, nopeuskykyyn ja kokonaistehokkuuteen. Optimoimalla nämä parametrit moottorisuunnittelijat voivat räätälöidä BLDC-moottorin vastaamaan eri sovellusten erityisvaatimuksia, olipa etusijalla suuri vääntömomentti, suuri nopeus tai maksimaalinen energiatehokkuus.

BLDC-moottoreiden tyypit

Sisäroottoriset BLDC-moottorit

Sisäroottorilla varustetussa harjattomassa tasavirtamoottorissa kestomagneettiroottori sijaitsee moottorin keskellä pyörien paikallaan pysyvien staattorikäämien sisällä. Tämä on laajemmin käytetty kokoonpano teollisissa ja kaupallisissa sovelluksissa. Koska roottori vie vain moottorin poikkileikkauksen ytimen, sen halkaisija ja massa ovat suhteellisen pieniä, mikä johtaa alhaiseen pyörimisinertiaan. Alhainen inertia tarkoittaa, että moottori voi kiihtyä ja hidastua nopeasti, mikä on välttämätöntä servokäytöissä, robottiliitoksissa ja tarkkuusasemointijärjestelmissä, joissa dynaaminen vaste on kriittinen suunnitteluvaatimus.

Kompakti roottori mahdollistaa myös sisäroottorin moottoreiden suuren pyörimisnopeuden. Yhdessä sylinterimäisen kotelon kanssa, joka integroituu luonnollisesti vakiokonekokonaisuuksiin, sisäroottorirakenne sopii hyvin sähkötyökaluihin, pumppuihin, kompressoreihin, jäähdytyspuhaltimiin ja teollisuuskäyttösovelluksiin, joissa tarvitaan nopeaa, kompaktia moottoria nopealla dynaamisella vasteella. Staattorin käämeissä syntyvä lämpö voidaan johtaa suoraan moottorin kotelon kautta ympäröivään rakenteeseen, mikä yksinkertaistaa lämmönhallintaa jatkuvassa käytössä.

Ulkoroottoriset BLDC-moottorit

Ulkoroottorilla harjattomassa tasavirtamoottorissa roottori muodostaa sylinterimäisen vaipan tai kupin, joka ympäröi staattoria ja pyörii sen ympäri. Kestomagneetit on asennettu tämän ulomman roottorin vaipan sisäpinnalle, sisäänpäin kohti moottorin keskellä olevia staattorikäämityksiä. Tämä käänteinen järjestely asettaa magneettisen ilmaraon suuremmalle säteelle, mikä lisää tehollista vääntövartta ja mahdollistaa useamman magneettisen napojen sijoittamisen roottorin kehän ympärille.

Tuloksena on moottori, joka tuottaa huomattavasti suuremman vääntömomentin pienemmillä pyörimisnopeuksilla verrattuna samankokoiseen ja -tehoiseen sisäroottoriin. Ulkoroottorimoottorit ovat siksi suositeltava valinta suoravetoisiin sovelluksiin, joissa nopeuden alentaminen ei ole toivottavaa – erityisesti drone- ja UAV-propulsio, suoravetoiset katto- ja aksiaalipuhaltimet, sähköpolkupyörän napamoottorit ja tarkkuusinstrumenttien kääntöpöytä- tai lautaskäyttö. Kompromissi on suurempi ulkohalkaisija ja suurempi pyörimisinertia, mikä rajoittaa dynaamista vastetta suhteessa sisempiin roottoreihin. Lämmönhallinta vaatii myös tarkempaa harkintaa, koska pyörivä ulkokuori rajoittaa ilmavirtausta staattorin ympärillä.

Kuinka BLDC-moottori pyörii?

Harjattoman tasavirtamoottorin toiminta perustuu staattorin synnyttämän magneettikentän ja roottoriin asennettujen kestomagneettien väliseen vuorovaikutukseen.

Kun virta syötetään staattorikäämitykseen, se luo magneettikentän, joka vetää puoleensa ja hylkii roottorin magneetteja. Tämä magneettinen voima synnyttää vääntömomentin ja saa roottorin liikkumaan. Kuitenkin, jos sama käämi pysyy jatkuvasti jännitteisenä, roottori yksinkertaisesti kohdistuisi magneettikenttään ja lopettaisi pyörimisen.

Jotta moottori pysyisi käynnissä, staattorin sisällä olevan magneettikentän on jatkuvasti vaihdettava asentoa. Tämä saavutetaan prosessilla, joka tunnetaan nimellä elektroninen kommutointi. Sen sijaan, että käytettäisiin harjoja ja mekaanista kommutaattoria, kuten perinteinen tasavirtamoottori, BLDC-moottori luottaa elektroniseen ohjaimeen virran vaihtamiseksi eri staattorikäämien välillä tarkasti ajoitetuin aikavälein.

Ohjain määrittää roottorin asennon käyttämällä Hall-efektiantureita tai anturitonta back-EMF-tunnistusta. Näiden tietojen perusteella se aktivoi sopivan käämityssekvenssin luoden pyörivän magneettikentän, joka vetää jatkuvasti roottoria eteenpäin.

Ohjain koostuu pääasiassa kolmesta ydinosasta: asennon palautelaitteet (kuten Hall-anturit tai back-EMF-ilmaisupiirit), mikro-ohjain tai digitaalinen signaaliprosessori, joka käyttää älykkäitä ohjausalgoritmeja, ja tehoelektroniikkakomponentit, kuten transistorit ja MOSFETit virtareittien vaihtamiseen. Nämä moduulit toteuttavat yhdessä elektronisen kommutoinnin ja hallitsevat kunkin moottorin vaiheen jännitystä. The controller first identifies rotor position via position feedback devices. Näiden sijaintitietojen perusteella se jännittää käämit oikeassa järjestyksessä muodostaen pyörivän magneettikentän, joka vetää jatkuvasti roottoria eteenpäin, ylläpitäen vakaan pyörivän magneettikentän tasaisen toiminnan, tehokkaan vääntömomentin ja tarkan nopeuden säädön takaamiseksi.

BLDC-moottorien edut

Korkea tehokkuus

BLDC-moottorit ovat erittäin tehokkaita, koska ne eliminoivat harjakitkan ja kommutaattorihäviöt. Yhdessä tehokkaiden kestomagneettien kanssa ne muuttavat enemmän sähköenergiaa hyödylliseksi mekaaniseksi tehoksi ja tuottavat vähemmän lämpöä.

Pitkä käyttöikä

Ilman harjoja tai kommutaattoreita BLDC-moottorin sisällä on vähemmän kuluvia osia. Tämä vähentää merkittävästi huoltotarvetta ja auttaa pidentämään käyttöikää.

Suuri tehotiheys

BLDC-moottorit voivat tuottaa suuren vääntömomentin ja tehon kompaktista paketista. Niiden kevyt roottorirakenne parantaa myös dynaamista vastetta ja kiihtyvyyttä.

Matala sähköinen melu

Koska harjasta kommutaattoriin ei ole yhteyttä, BLDC-moottorit tuottavat paljon vähemmän sähköistä kohinaa ja sähkömagneettista häiriötä (EMI) kuin perinteiset harjatut moottorit.

Tarkka ohjaus

Kun BLDC-moottorit yhdistetään elektroniseen ohjaimeen, ne tarjoavat tarkan nopeuden ja vääntömomentin säädön laajalla toiminta-alueella, joten ne sopivat ihanteellisesti automaatio- ja tarkkuussovelluksiin.

Ihanteelliset sovellukset BLDC-moottoreille

BLDC-moottoreita käytetään laajalti aloilla, joilla tehokkuus, luotettavuus ja tarkka ohjaus ovat tärkeitä. Tyypillisiä käyttökohteita ovat teollisuusautomaatiojärjestelmät, robotiikka, CNC-laitteet, sähkötyökalut, lääketieteelliset laitteet ja sähköajoneuvot. Niiden kyky tuottaa korkea vääntömomentti, nopea vaste ja pitkä käyttöikä tekevät niistä soveltuvia vaativiin käyttöympäristöihin.

Hongyang Motor tarjoaa räätälöityjä moottoriratkaisuja monenlaisiin teollisiin ja kaupallisiin sovelluksiin. Suunnittelutiimimme tekee tiivistä yhteistyötä asiakkaiden kanssa auttaakseen valitsemaan sopivimman moottoritekniikan suorituskykyvaatimusten, käyttöolosuhteiden ja kustannustavoitteiden perusteella. Lisäksi kehitämme aktiivisesti valikoimaa harjattomia DC-moottoriratkaisuja vastataksemme kasvavaan tehokkuuden, pidemmän käyttöiän ja edistyneen liikkeenohjaussuorituskyvyn kysyntään eri toimialoilla..
