Varistorien käyttö mikrotasavirtamoottoreissa

Varistori on epälineaarinen jännitettä rajoittava suojakomponentti, joka on suunniteltu vaimentamaan piirin ylijännitepiikkejä ja suojaamaan tarkkoja alavirran elektronisia komponentteja. Sitä käytetään laajasti harjatuissa mikromoottoreissa, ja se ratkaisee tehokkaasti yleisiä moottoreiden toimintaongelmia, kuten kommutointijännitepiikit, sähkömagneettiset häiriöt ja harjan kuluminen.

Tässä artikkelissa esitellään systemaattisesti varistoreiden toimintaperiaate, analysoidaan niiden ydinsuojaustoiminnot mikro moottori ja tarjoaa standardoidut ja käytännölliset komponenttien valintaohjeet. Se toimii ammattimaisena teknisenä referenssinä laitteistoinsinööreille, suunnittelun kehittäjille ja hankintahenkilöstölle.

Varistorien toimintaperiaate

Jänniteriippuvainen vastus (varistori) on erittäin herkkä jännitteen muutoksille. Sen resistanssi pysyy megaohmin tasolla normaaleissa pienjännitteisissä käyttöolosuhteissa ja putoaa jyrkästi milliohmin tasolle välittömästi ylijännitepiikin ilmetessä muodostaen matalaimpedanssisen reitin aaltovirran nopeaan purkamiseen ja jännitteenpuristussuojauksen toteuttamiseen.

1.1 Kolme ominaista toiminta-aluetta

Varistorin toimintatila voidaan jakaa kolmeen erilliseen alueeseen käytetyn jännitteen mukaan:

1) Vuotoalue

Kun syötetty jännite on piirin normaalin toiminta-alueen sisällä, varistori vastustaa äärimmäisen suurta, ja sen läpi kulkee vain pieni vuotovirta. Se ei vaikuta piirin normaaliin toimintaan ja pysyy pitkäaikaisessa valmiustilassa suojatussa tilassa.

2) Epälineaarinen kiinnitysalue

Kun piiriin ilmaantuu ohimeneviä ylijännitteitä tai jännitepiikkejä, varistori siirtyy epälineaariselle työalueelle. Virta kasvaa jyrkästi, kun liitinjännite on vakaasti kiinni turvallisella kapealla alueella. Tämä on varistorin ydintyöalue, joka vaimentaa ylijännitteitä ja vaimentaa piikit, ja se suorittaa pääasiallisen suojatyön mikromoottoripiireissä.

3) Kylläisyysalue

Jos ylijännite jatkaa nousuaan laakerialueen yli, varistori siirtyy kyllästysalueelle ja toimii matalaresistanssina lineaarisena komponenttina, mikä johtaa jyrkästi silmukkavirran kasvuun. Pitkäaikainen käyttö tällä alueella aiheuttaa komponenttien ylikuumenemista, palamista ja jopa keraamisen halkeilua. Siksi kyllästysalueen toiminta on ehdottomasti kielletty käytännön sovelluksissa.

1.2 Materiaalin johtavuusmekanismi

Tavalliset metallioksidivaristorit ovat sintrattua monikiteistä puolijohdekeraamia, joka on valmistettu pääasiassa sinkkioksidista (ZnO) ja jossa on pieni määrä apumetallioksidilisäaineita, kuten vismuttioksidia ja kobolttioksidia.

Jokainen sinkkioksidirae on kääritty erittäin kestävällä raerajakerroksella. Nimelliskäyttöjännitteellä raeraja estää virran johtumisen varmistaakseen piirin normaalin toiminnan. Kun jännite ylittää kynnysarvon, raerajalla esiintyy Zener-murto- ja tunnelointivaikutuksia, komponenttien vastus laskee äkillisesti ja muodostuu nopea purkauskanava vapauttamaan aaltoenergian välittömästi.

Varistoreiden ydintoiminnot mikromoottoreissa

Useimmat valtavirran mikromoottorit ovat harjattuja DC-moottoreita. Käytön aikana hiiliharjat ja kommutaattorit vaihtavat jatkuvasti ankkurikäämien virran suuntaa. Koska ankkurikäämillä on induktiiviset ominaisuudet, se varastoi magneettista energiaa jännitteisenä. Välitön virran vaihto kommutoinnin aikana vapauttaa massiivista magneettista energiaa muodostaen korkeajännitteisiä transientteja piikkejä, nimittäin takaisin sähkömotorista voimaa (Back EMF).

Ilman tehokasta suojausta kommutointipiikit aiheuttavat kolme suurta ongelmaa:

1) Nopeutettu moottorin kuluminen

Korkeajännitepiikit tuottavat kommutointikipinöitä, jotka aiheuttavat korkean lämpötilan eroosiota kommutaattorisegmenteissä ja hiiliharjoissa, mikä lisää mekaanista kulumista ja lyhentää huomattavasti mikromoottoreiden kokonaiskäyttöikää.

2) Vakava sähkömagneettinen häiriö

Kommutointikipinät säteilevät jatkuvaa sähkömagneettista kohinaa, mikä häiritsee ympäröivien tarkkuuslaitteiden, kuten antureiden, Bluetooth-moduulien ja ohjaussirujen, normaalia toimintaa, mikä johtaa tuotteen EMC-yhteensopivuuden epäonnistumiseen.

3) Piirin komponenttien vaurioituminen

Vaimentamattomat ylijännitepiikit välittyvät ohjauspiirilevylle, mikä hajottaa helposti taajuusmuuttajan IC:t, kondensaattorit ja muut tarkkuuskomponentit, mikä lisää tuotteen vikoja ja myynnin jälkeisiä kustannuksia.

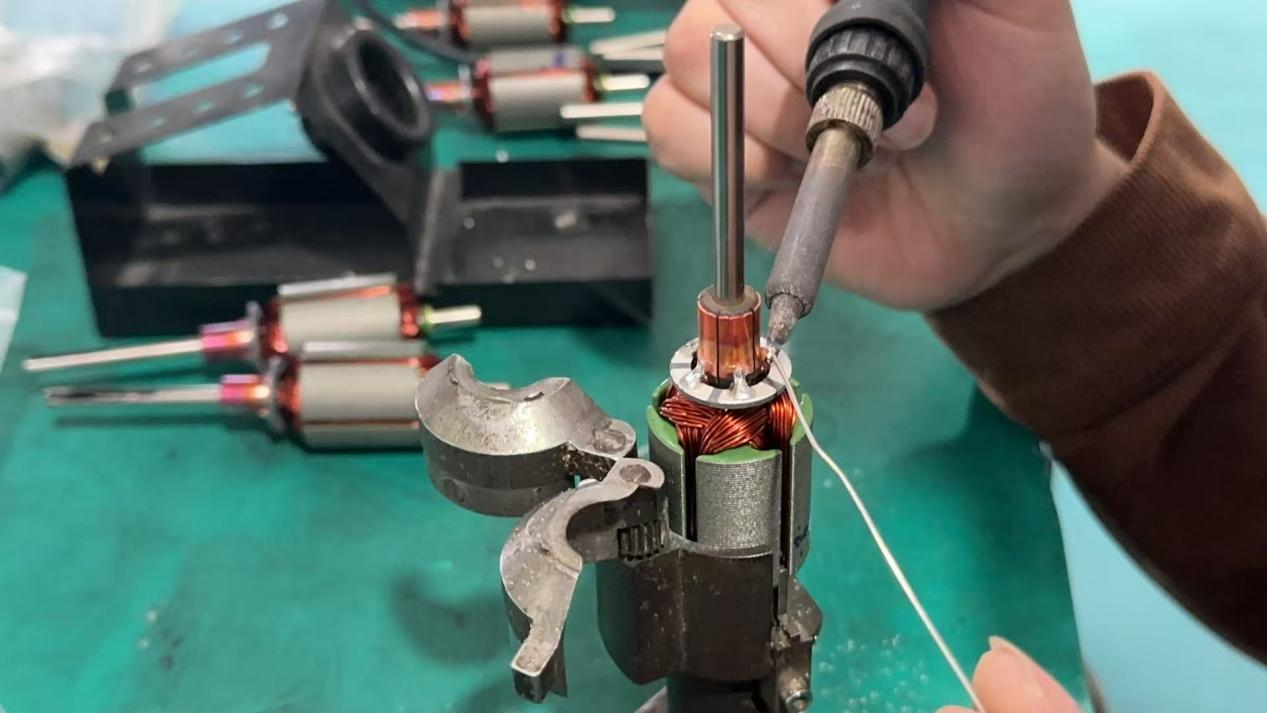

Kun varistori kytketään rinnan mikromoottorin liittimiin, komponentti siirtyy välittömästi epälineaariseen puristusalueeseen, kun kommutointijännitepiikkejä ilmenee. Se tarjoaa matalan impedanssin ylijännitepurkausreitin ylijännitteen lukitsemiseksi turvalliselle alueelle ja toteuttaa kolme ydinsuojausvaikutusta:

1. Vaimentaa tehokkaasti kommutointikipinöitä ja vähentää kommutaattorien ja hiiliharjojen kulumista;
2. Vähennä merkittävästi sähkömagneettisen säteilyn häiriöitä teollisuuden EMI-sertifiointistandardien täyttämiseksi;
3. Absorboi ohimenevää ylijänniteenergiaa suojataksesi taustapiirin tarkkuuskomponentteja.

Ammattimainen varistorin valintaopas mikromoottoreille

Mikromoottoreille tarkoitettujen varistoreiden valinta keskittyy kahteen ydinparametriin: varistorin jännite (V₁mA) ja aaltovirran kapasiteetti.

Avainparametri 1: Varistorin jännite (V₁mA)

Varistorijännite (VlmA), joka tunnetaan myös nimellä kynnysläpijakojännite, viittaa komponentin yli olevaan jänniteeseen, kun 1 mA:n tasavirta kulkee varistorin läpi. Se on kriittisin suojauksen tarkkuuteen ja käyttöikään vaikuttava parametri.

DC-mikromoottorin valintakaava

V₁mA = (1,8 ~ 2,2) × moottorin nimellinen tasavirtasyöttöjännite (Vp)

Kaksi perusvalintarajoitusta

1. Varistorin jännitteen on oltava suurempi kuin järjestelmän suurin jatkuva käyttöjännite virheellisen liipaisun ja epänormaalin kuumenemisen välttämiseksi;
2. Varistorin jännitteen on oltava pienempi kuin suojattujen komponenttien suurin kestojännite, jotta varmistetaan tehokas kiinnitys ennen piirivaurioita.

Käytännön sovellusesimerkki

12 V:n DC-mikromoottorille:

Pienin valintaarvo: 12V × 1,8 = 21,6V

Suurin valintaarvo: 12V × 2,2 = 26,4V

Suositeltavat valtavirran tekniset tiedot: 24V / 26V varistorit.

Avainparametri 2: Ylijännitevirtakapasiteetti

Ylijännitevirtakapasiteetti viittaa enimmäispulssin huippuvirtaan, jonka varistori voi kestää normaaleissa testiolosuhteissa (25 ℃ ympäristön lämpötila, määrätyt ylijänniteaaltomuodot ja iskuajat) varistorin jännitteen muutoksen ollessa ±10 %.

Valintaperiaatteet

1. Korkeampi ylijänniteluokitus tarjoaa vahvemman häiriönestokyvyn ja vakaamman suojauksen;
2. Moottorin tuottaman todellisen ylijännitevirran on oltava pienempi kuin komponentin nimellinen maksimipiikkivirta varmistaakseen pitkän aikavälin luotettavan toiminnan;
3. Skenaarioissa, joissa ylijännitevirtaa ei voida laskea tarkasti, valitse tekniset tiedot moottorin tehon, käynnistys-pysäytystaajuuden ja todellisten kuormitusolosuhteiden perusteella.

Johtopäätös

Edullisena, luotettavana ja tehokkaana jännitesuojakomponenttina varistoreilla on korvaamaton rooli harjatuissa mikromoottorijärjestelmissä. Absorboimalla moottorin kommutoinnin aikana syntyvän Back EMF:n ne vähentävät tehokkaasti kipinöiden kulumista, vähentävät sähkömagneettisia häiriöitä, suojaavat tarkkuuspiirikomponentteja ja parantavat merkittävästi mikromoottorilaitteiden yleistä vakautta ja käyttöikää.

Parametrien järkevä valinta on avain varistorin suojaussuorituskyvyn täysimääräiseen käyttöön. Jos sinulla on tasavirtamoottorivaatimuksia, ota meihin yhteyttä räätälöityjen ratkaisujen tuen saamiseksi.
