45JX775 Planeettavaihteinen moottori

1. Suuri vääntömomentti vaativiin mekaanisiin kuormiin
DC-planeettavaihteistomoottori tuottaa jopa 12,0 N·m:n vääntömomentin, mikä auttaa laitteita käsittelemään nostoa, työntämistä, kuljetusta, kiinnitystä ja muita kuormitettuja toimintoja. Se on suunniteltu sovelluksiin, joissa tavallinen tasavirtamoottori ei pysty tarjoamaan riittävää lähtövoimaa alhaisella nopeudella.

2. Laaja välityssuhteen valinta 3,7:1 - 3736:1
Valitse laajasta alennussuhteiden valikoimasta, joka vastaa erilaisia nopeus- ja vääntömomenttivaatimuksia yhdellä moottorialustalla. Lähtönopeus vaihtelee noin 1756,8-1,7 rpm, mikä tukee nopeaa voimansiirtoa, ohjattua liikettä ja erittäin hidasta toimintaa muuttamatta moottorin perusrakennetta.

3. Matala välys hallittavampaan liikkeeseen
Vaihteiston välys on ≤2°, mikä auttaa vähentämään ei-toivottua välystä suunnanmuutosten ja toistuvien liikkeiden aikana. Tämä tekee moottorista sopivan sähkötoimilaitteisiin, venttiilikäyttöihin, nostojärjestelmiin, kuljettimiin, robottimekanismeihin ja teollisuusautomaatiolaitteisiin, jotka vaativat ennakoitavampaa lähtöliikettä.

4. Planeettavaihteiston rakenne kompaktille voimansiirrolle
Monivaiheinen planeettavaihteisto siirtää nopean moottorin tulon käyttökelpoiseksi vääntömomentiksi säilyttäen samalla kompaktin mekaanisen rakenteen. Saatavilla olevan 1–5 vaihteen TJX45RT tarjoaa laitesuunnittelijoille enemmän joustavuutta asennustilan, tehon, vääntömomentin ja mekaanisen kuormituksen tasapainottamisessa.

5. Teollinen integraatio valinnaisella enkooderilla
Moottorissa on 40Cr teräshammaspyörät, kuulalaakerituki ja sinkkiseoksesta valmistettu vaihteistokotelo. Sen nimellisjännite on 24 V ja se tukee 6–36 V:n käyttöaluetta joustavaa järjestelmäintegraatiota varten. Valinnainen 5V 13PPR A/B kaksikanavainen kooderi tukee nopeuden valvontaa, pyörimisen havaitsemista ja takaisinkytkennän ohjausta automatisoiduissa koneissa.

OTA YHTEYTTÄ 45JX775 Planeettavaihteinen moottori
  • 45JX775 Planeettavaihteinen moottori
  • 45JX775 Planeettavaihteinen moottori
  • 45JX775 Planeettavaihteinen moottori
  • 45JX775 Planeettavaihteinen moottori

Tekniset tiedot

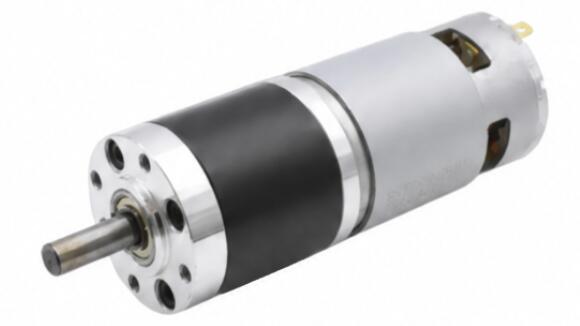

45JX775-5 Asunnon materiaali Sinkkiseos Enkooderi Valinnainen

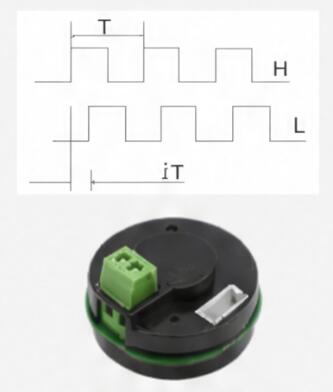

Malli TJX45RT 45JX775-6
A-B 2 kanavaa
775Enkooderi-5V 13PPR

Laakeri Kuulalaakeri
Gear Modulus 0,6 milj
Kommutaattori Harjattu
Vaihteen materiaali 40 Cr terästä
Max painevoima akseliin ≤20kgf
Takaripset ≤2°
Jarru saatavilla Ei
Vaihteiston rakenne Planeettavarusteet

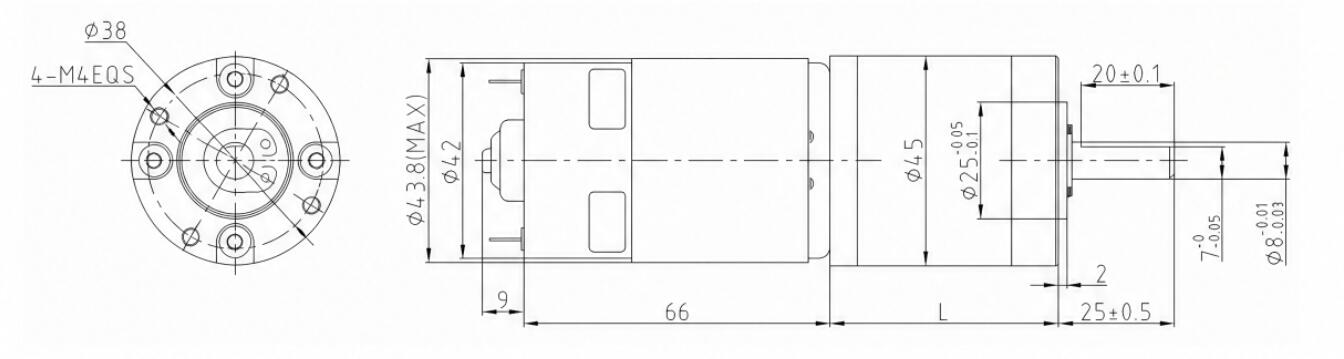

Mitat (mm)
45JX775-7

Tekniset tiedot

DC MOOTTORIN NOPEUS Suhde Vaihdevaiheet Vaihteiston koko Mallinumero Jännite Ei kuormaa On Load
Toiminta-alue Nimellisjännite Nykyinen Nopeus Nykyinen Vääntömomentti Nopeus
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6,0-36,0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6,0-36,0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6,0-36,0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6,0-36,0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6,0-36,0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6,0-36,0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6,0-36,0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6,0-36,0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6,0-36,0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6,0-36,0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6,0-36,0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6,0-36,0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6,0-36,0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6,0-36,0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6,0-36,0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6,0-36,0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6,0-36,0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6,0-36,0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6,0-36,0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6,0-36,0 24 420 1.7 3000 12 1.4

Vääntömomentin yksikkömuunnos: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Jos tarvitset muita parametreja, ota yhteyttä asiakaspalveluun.
