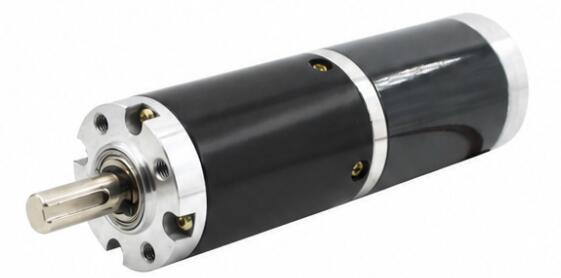

50JX50S Planeettavaihteinen moottori

1. Planeettavaihteisto vakaaseen matalan vastaiskun liikkeelle
Moottori käyttää monivaiheista planeettavaihteistoa, jonka välys on ≤2°, mikä auttaa vähentämään ei-toivottua välystä peruutuksen ja toistuvan liikkeen aikana. Tämä tekee moottorista sopivan sähkötoimilaitteille, nostomekanismeihin, paikannusjärjestelmiin ja teollisuusautomaatiolaitteisiin, jotka vaativat kontrolloidumpaa lähtöliikettä.

2. Laaja suhdealue 3,7:1 - 3736:1
Saatavilla olevien alennussuhteiden 3,7:1 - 3736:1 ja 1 - 5 vaihteiston ansiosta sama moottorialusta voi kattaa erilaiset nopeus- ja vääntömomenttivaatimukset. Lähtönopeus vaihtelee noin 1 621,6 1,6 rpm:n välillä, mikä tukee nopeaa voimansiirtoa, ohjattua liikettä ja erittäin hidasta toimintaa.

3. Jopa 20 N.m lähtövääntömomentti raskaaseen ajoon
Moottori tuottaa kuormitusmomentin jopa 20,0 Nm, noin 204 kgf.cm, mikä tarjoaa vahvan tehon nostojärjestelmille, sähkötoimilaitteille, kuljettimille, venttiilikäytöille, porttimekanismeille ja muille laitteille, jotka vaativat suurta vääntömomenttia alhaisella nopeudella.

4. Jarruvaihtoehto kontrolloituihin pysäytys- ja pitosovelluksiin

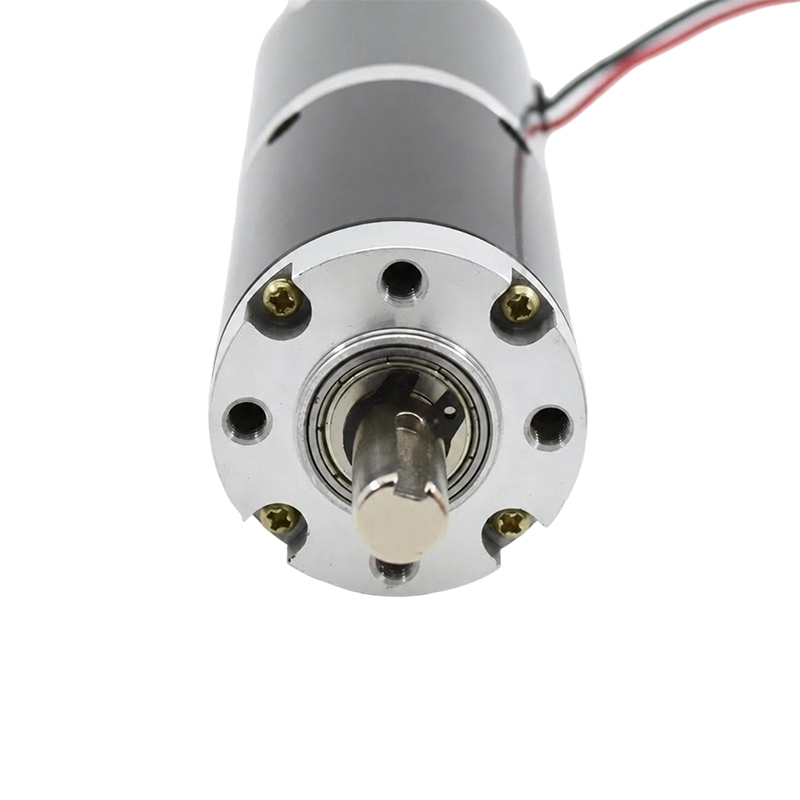

Jarrukokoonpano on saatavana sovelluksiin, jotka vaativat hallittua pysäytys- tai pitotehoa. Yhdessä 40Cr teräshammaspyörien, kuulalaakerituen ja sinkkiseoskotelon kanssa vaihteisto on suunniteltu vakaaseen mekaaniseen voimansiirtoon teollisuuslaitteissa. Lähtöakseli tukee maksimipainevoimaa ≤30kgf.

5. 24 V laajan alueen integrointi valinnaisella enkooderilla

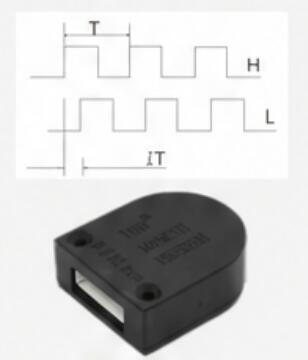

Moottorin nimellisjännite on 24 V ja se tukee 6–36 V käyttöaluetta, mikä helpottaa integrointia erilaisiin teollisuuden tehojärjestelmiin. Valinnainen 5V 13PPR A/B kaksikanavainen kooderi tukee nopeuden valvontaa, pyörimissuunnan tunnistusta ja inkrementaalista palautetta automatisoituja koneita ja paikannussovelluksia varten.
