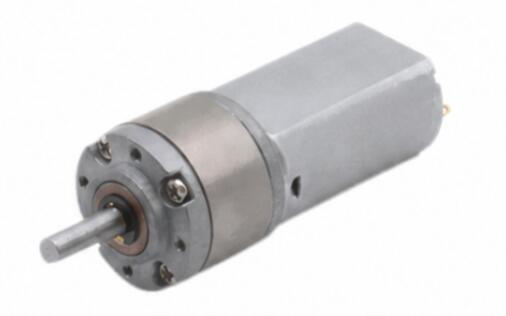

22JX180 Harjattu planeettavaihteistomoottori

1. Kompakti teho rajallisiin malleihin
Tarvitsetko lisää tehoa laajentamatta laitteitasi? Tämä miniplaneettavaihteistomoottori tarjoaa tehokkaan vaihteiston kompaktissa 22 mm:n vaihteistossa, mikä tekee siitä ihanteellisen roboteille, älylaitteille, lukoksille ja pienille automaatiojärjestelmille.

2. Helppo nopeuden ja vääntömomentin sovitus
Yksi moottorialusta, useita käyttöratkaisuja. Valitse laajasta alennussuhteiden valikoimasta, joka vastaa vaadittua nopeutta ja vääntömomenttia ilman koko mekaanisen järjestelmän uudelleensuunnittelua.

3. Tehty hallittua ja tarkkaa liikettä varten
Planeettavaihteiston rakenne ja pieni välysrakenne auttavat takaamaan pehmeämmän ja ennakoitavamman liikkeen robottiliitoksille, syöttölaitteille, toimilaitteille, instrumenteille ja muille liikkeenohjaussovelluksille.

4. Valmiina palauteohjattuihin järjestelmiin

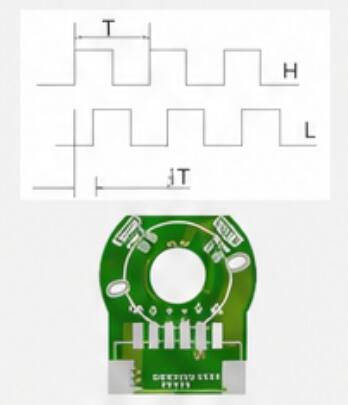

Sovelluksissa, jotka vaativat nopeuden tai asennon palautetta, valinnainen kaksikanavainen A/B-anturi voi auttaa parantamaan moottorin ohjausta ja järjestelmän integrointia.

5. Räätälöidyt moottoriratkaisut prototyypistä tuotantoon
Saatavilla OEM- ja ODM-projekteihin, joissa on joustavat välityssuhteet, akselikonfiguraatiot ja anturivaihtoehdot. Soveltuu prototyyppitestaukseen, pienten erien kehittämiseen ja volyymituotantoon.

OTA YHTEYTTÄ 22JX180 Harjattu planeettavaihteistomoottori
  • 22JX180 Harjattu planeettavaihteistomoottori
  • 22JX180 Harjattu planeettavaihteistomoottori
  • 22JX180 Harjattu planeettavaihteistomoottori
  • 22JX180 Harjattu planeettavaihteistomoottori

Tekniset tiedot

22JX180-5 Asunnon materiaali Sinkkiseos Enkooderi Valinnainen
Malli TJX22RC 22JX180-6
A-B 2 kanavaa
180Enkooderi-5V 12PPR

Laakeri Öljylaakeri
Gear Modulus 0,3 milj
Kommutaattori Harjattu
Vaihteen materiaali Sintrattu teräs
Max painevoima akseliin ≤5kgf
Takaripset ≤2°
Jarru saatavilla Ei
Vaihteiston rakenne Planeettavarusteet

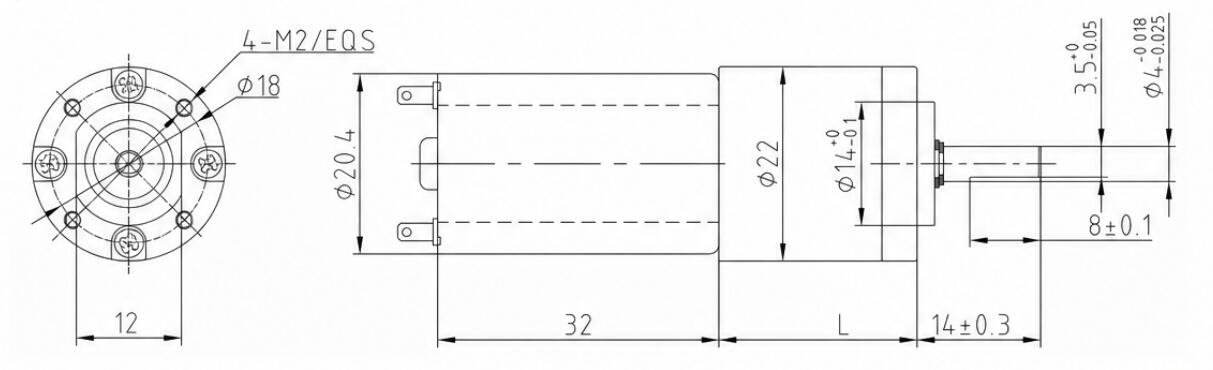

Mitat (mm)
22JX180-7

Tekniset tiedot

DC MOOTTORIN NOPEUS Suhde Vaihdevaiheet Vaihteiston koko Mallinumero Jännite Ei kuormaa On Load
Toiminta-alue Nimellisjännite Nykyinen Nopeus Nykyinen Vääntömomentti Nopeus
RPM Dia L Min-Max V V mA RPM mA N.m RPM
10000 4 1 22 13 TJX22RC4i-6V-2500R 1,5-9,0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1,5-9,0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1,5-9,0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1,5-9,0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1,5-9,0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1,5-9,0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1,5-9,0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1,5-9,0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1,5-9,0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93.5R 1,5-9,0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1,5-9,0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1,5-9,0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1,5-9,0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32.9R 1,5-9,0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1,5-9,0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1,5-9,0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1,5-9,0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9.8R 1,5-9,0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4.9R 1,5-9,0 6 150 4.9 520 1 3.9

Vääntömomentin yksikkömuunnos: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Jos tarvitset muita parametreja, ota yhteyttä asiakaspalveluun.
