24JX370 Harjattu planeettavaihteistomoottori

1. Useita välityssuhteita joustavaa nopeuden ja vääntömomentin valintaa varten
Saatavana 1–5-vaiheisilla planeettavaihteistoilla ja alennussuhteilla 3,7:1 - 3736:1, jolloin asiakkaat voivat valita oikean lähtönopeuden ja vääntömomentin eri käyttöjärjestelmille.

2. Kompakti 24 mm:n planeettavaihteisto
Halkaisijaltaan 24 mm:n vaihteisto tarjoaa kompaktin käyttöratkaisun rajoitetuille laitteille, mukaan lukien robottimekanismit, älylukot, myyntiautomaatit, lääketieteelliset laitteet ja pienet automaatiojärjestelmät.

3. Vakaa ja kestävä vaihdevaihteisto
Rakennettu planeettavaihteistorakenteella, sintratuilla teräshammaspyörillä, kuulalaakerituella ja 0,4M hammaspyörämoduulilla, mikä takaa vakaan voimansiirron pienikokoisiin mekaanisiin sovelluksiin.

4. Laaja 3–18 V DC käyttöalue
Suunniteltu 3–18 V DC -käyttöön 12 V:n nimellisjännitteellä. Valitusta välityssuhteesta riippuen lähtönopeus vaihtelee välillä 1,4 - 1405,4 RPM ja ulostulomomentti jopa 2,00 N·m.

5. Matala välys ja OEM/ODM-tuki
Välys on ≤2°, mikä auttaa parantamaan paikannussuorituskykyä tarkkuussuuntautuneissa käyttöjärjestelmissä. OEM/ODM-räätälöinti, lähtöakselivaihtoehdot ja näytetilaukset ovat saatavilla projektin kehittämiseen.

OTA YHTEYTTÄ 24JX370 Harjattu planeettavaihteistomoottori
  • 24JX370 Harjattu planeettavaihteistomoottori
  • 24JX370 Harjattu planeettavaihteistomoottori
  • 24JX370 Harjattu planeettavaihteistomoottori

Tekniset tiedot

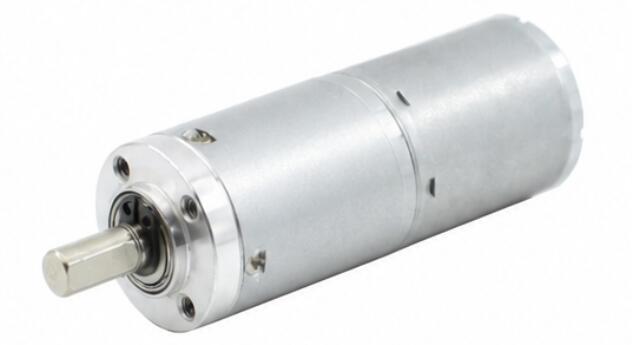

24JX370-3 Asunnon materiaali Sinkkiseos Enkooderi Valinnainen
Malli TJX24RA Ei voi olla kooderin kanssa
Laakeri Kuulalaakeri
Gear Modulus 0,4 milj
Kommutaattori Harjattu
Vaihteen materiaali Sintrattu teräs
Max painevoima akseliin ≤7kgf
Taka ripset ≤2°
Jarru saatavilla Ei
Vaihteiston rakenne Planeettavarusteet

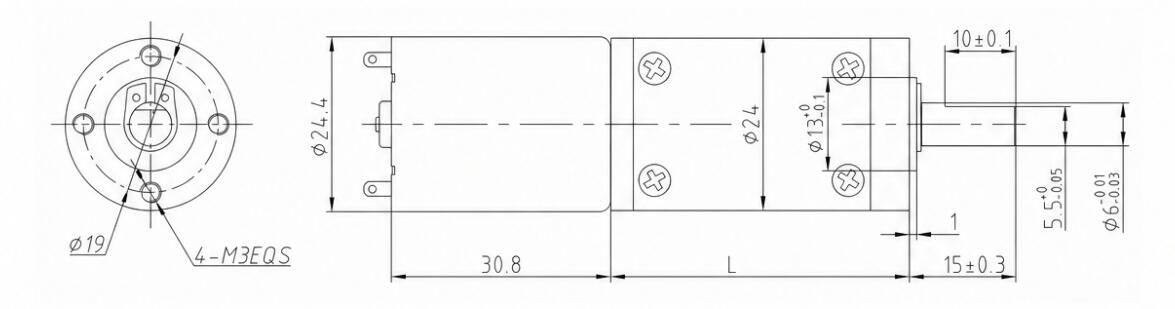

Mitat (mm)
24JX370-4

Tekniset tiedot

DC MOOTTORIN NOPEUS Suhde Vaihdevaiheet Vaihteiston koko Mallinumero Jännite Ei kuormaa On Load
Toiminta-alue Nimellisjännite Nykyinen Nopeus Nykyinen Vääntömomentti Nopeus
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6500 3.7 1 24 22 TJX24RA3.7i-12V-1756.8R 3,0-18,0 12 30 1756.8 120 0.01 1405.4
6500 5.2 1 24 22 TJX24RA5.2i-12V-1250R 3,0-18,0 12 30 1250 120 0.01 1000
6500 13.7 2 24 28 TJX24RA13.7i-12V-474.5R 3,0-18,0 12 30 474.5 120 0.02 379.6
6500 19.2 2 24 28 TJX24RA19.2i-12V-338.5R 3,0-18,0 12 30 338.5 120 0.03 270.8
6500 26.9 2 24 28 TJX24RA26.9i-12V-241.6R 3,0-18,0 12 30 241.6 120 0.04 193.3
6500 51 3 24 33 TJX24RA51i-12V-127.5R 3,0-18,0 12 30 127.5 120 0.06 102
6500 71 3 24 33 TJX24RA71i-12V-91.5R 3,0-18,0 12 30 91.5 120 0.09 73.2
6500 100 3 24 33 TJX24RA100i-12V-65R 3,0-18,0 12 30 65 120 0.13 52
6500 139 3 24 33 TJX24RA139i-12V-46.8R 3,0-18,0 12 30 46.8 120 0.17 37.4
6500 189 4 24 39 TJX24RA189i-12V-34.4R 3,0-18,0 12 30 34.4 120 0.21 27.5
6500 264 4 24 39 TJX24RA264i-12V-24.6R 3,0-18,0 12 30 24.6 120 0.3 19.7
6500 369 4 24 39 TJX24RA369i-12V-17.6R 3,0-18,0 12 30 17.6 120 0.42 14.1
6500 512 4 24 39 TJX24RA512i-12V-12.7R 3,0-18,0 12 30 12.7 120 0.58 10.2
6500 721 4 24 39 TJX24RA721i-12V-9R 3,0-18,0 12 30 9 120 0.81 7.2
6500 699 5 24 45 TJX24RA699i-12V-9.3R 3,0-18,0 12 30 9.3 120 0.71 7.4
6500 977 5 24 45 TJX24RA977i-12V-6.7R 3,0-18,0 12 30 6.7 120 0.99 5.3
6500 1367 5 24 45 TJX24RA1367i-12V-4.8R 3,0-18,0 12 30 4.8 120 1.39 3.8
6500 1911 5 24 45 TJX24RA1911i-12V-3.4R 3,0-18,0 12 30 3.4 120 1.94 2.7
6500 2672 5 24 45 TJX24RA2672i-12V-2.4R 3,0-18,0 12 30 2.4 120 2 1.9
6500 3736 5 24 45 TJX24RA3736i-12V-1.7R 3,0-18,0 12 30 1.7 120 2 1.4

Vääntömomentin yksikkömuunnos: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Jos tarvitset muita parametreja, ota yhteyttä asiakaspalveluun.
