57JX5795BL Harjaton planeettavaihteistomoottori

1. Harjaton vaihdemoottori jatkuvaan jatkuvaan käyttöön
Moottori yhdistää harjattoman DC-moottorin ja planeettavaihteiston, joka tarjoaa vakaan tehon pitkiä käyttöjaksoja varten. Sen harjaton kommutointirakenne välttää mekaanisen harjakosketuksen, mikä tekee siitä sopivan laitteisiin, jotka vaativat tasaista pyörimistä, vähentävät harjaan liittyvää kulumista ja luotettavaa pitkän aikavälin käyttösuorituskykyä.

2. 20 N.m korkea vääntömomentti kompaktista planeettavaihteistosta
Jopa 20,0 Nm:n ulostulomomentilla moottori muuntaa nopean moottorin tulon vahvaksi käyttökelpoiseksi lähtövoimaksi. Se soveltuu nostomekanismeihin, sähkötoimilaitteisiin, kuljettimiin, venttiilikäyttöihin, porttijärjestelmiin ja muihin automaatiolaitteisiin, jotka vaativat suurta vääntömomenttia säädetyllä nopeudella.

3. Joustava ulostulon valinta 3,7:1 - 3736:1
Vaihteisto tarjoaa välityssuhteet 3,7:1 - 3736:1 ja 1 - 5 vaihdetta. Lähtönopeus vaihtelee noin 1 621,6 rpm - 1,6 rpm, mikä mahdollistaa yhden moottorisarjan kattamaan nopean voimansiirron, hallitun liikkeen ja erittäin hitaita raskaan kuormituksen.

4. Hallin palaute ja ulkoinen ohjain reagoivaa BLDC-ohjausta varten
Moottori käyttää kolmivaiheista BLDC-johdotusta MA-, MB- ja MC-vaiheliitännöillä, Hall-signaaleilla ja 24 V VCC -tulolla ja vaatii ulkoisen moottoriohjaimen. Tämä kokoonpano tukee elektronista kommutointia, nopeuden säätöä, pyörimissuunnan ohjausta ja järjestelmätason liikkeen koordinointia automatisoiduissa koneissa.

5. Vähäiskuvoimainen vaihteisto jarruilla
Vaihteiston välys on ≤2°, mikä auttaa vähentämään ei-toivottua liikettä peruutuksen ja toistuvan asennon aikana. Jarrukonfiguraatio on saatavilla sovelluksiin, jotka vaativat hallittua pysähtymistä tai pitoa. Vaihteistossa käytetään myös 40Cr teräshampaita, kuulalaakeritukea ja sinkkiseoskoteloa, akselin painevoimalla jopa ≤30kgf.

OTA YHTEYTTÄ 57JX5795BL Harjaton planeettavaihteistomoottori
  • 57JX5795BL Harjaton planeettavaihteistomoottori
  • 57JX5795BL Harjaton planeettavaihteistomoottori
  • 57JX5795BL Harjaton planeettavaihteistomoottori

Tekniset tiedot

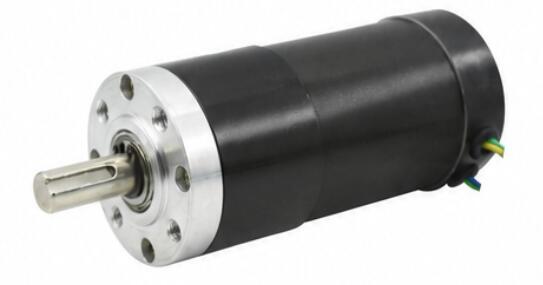

57JX5795BL-3 Asunnon materiaali Sinkkiseos BLDC johtoliitännät
Malli TJX57R5795BL Keltainen MA
Laakeri Kuulalaakeri Vihreä MB
Gear Modulus 0,8 milj Sininen MC
Kommutaattori Harjaton Musta GND
Vaihteen materiaali 40 Cr terästä Keltainen HA
Max painevoima akseliin ≤30kgf Vihreä HB
Takaripset ≤2° Sininen HC
Jarru saatavilla Kyllä Punainen VCC
Vaihteiston rakenne Planetaarinen vaihde Vaatii moottorin kuljettajan

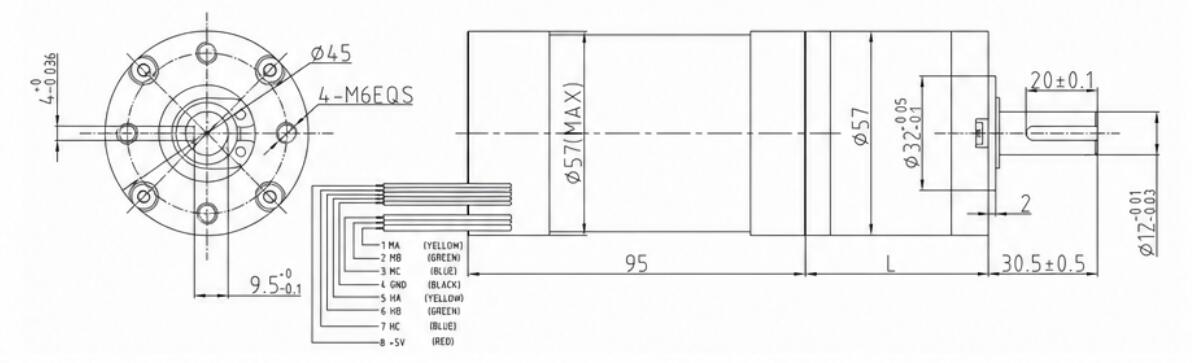

Mitat (mm)
57JX5795BL-4

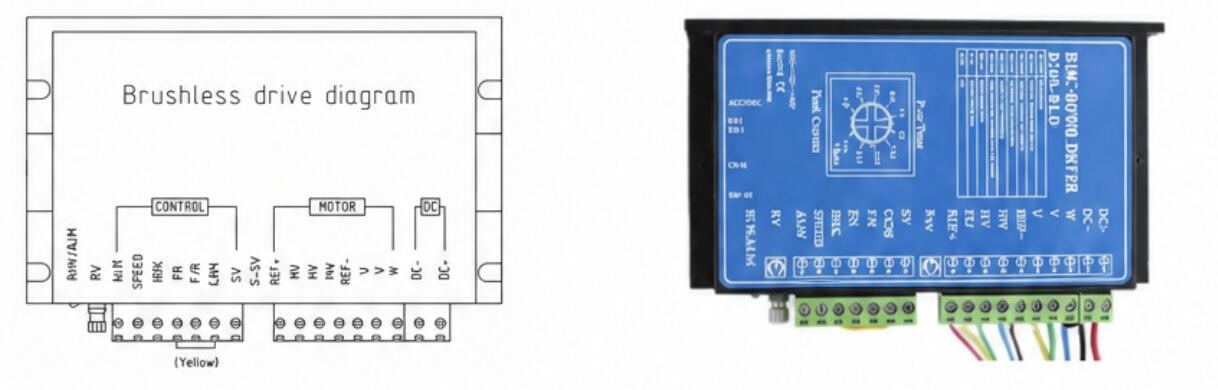

Moottorin kuljettaja
57JX5795BL-5


Tekniset tiedot

DC MOOTTORIN NOPEUS Suhde Vaihdevaiheet Vaihteiston koko Mallinumero Jännite Ei kuormaa On Load
Toiminta-alue Nimellisjännite Nykyinen Nopeus Nykyinen Vääntömomentti Nopeus
RPM Dia L Min-Max V V mA RPM mA N.m RPM
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6,0-36,0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6,0-36,0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6,0-36,0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6,0-36,0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6,0-36,0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6,0-36,0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6,0-36,0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6,0-36,0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6,0-36,0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6,0-36,0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6,0-36,0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6,0-36,0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6,0-36,0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6,0-36,0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6,0-36,0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6,0-36,0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6,0-36,0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6,0-36,0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6,0-36,0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6,0-36,0 24 1500 1.6 6500 20 1.3

Vääntömomentin yksikkömuunnos: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Jos tarvitset muita parametreja, ota yhteyttä asiakaspalveluun.
